Comment construire votre tour de puit

< Retour page précédente



 Comment construire votre tour de puit

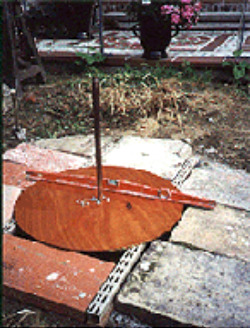

1-  Placer de niveau l'embase 1 avec le pivot 2 claveter avec le boulon écrou 3; huiler (voir 9) avec de l'huile de paraffine vierge (ne tache pas le mortier)

photo tour puits 1

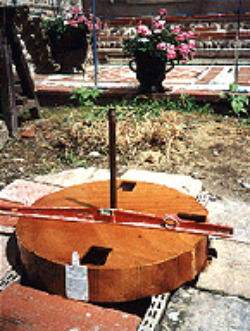

2-  Glisser le tambour 4 sur le pivot, vérifier le niveau puis huiler.

photo tour de puits 2

3-  Avec le racleur 5 égaliser la semelle de chaux (boucher les trous des clavettes 6 avec quatre morceaux de cartons)
photo tour de puits 3

 photo tour de puits 4

photo tour de puits 5

photo tour de puits 6

photo tour de puits 7

4-  Placer les tours de puits (briques) suivant les repères 7 tracés sur le tambour
5-  Mettre de niveau avec le racleur en position régleur.
6-  Réaliser les joints, retirer les clavettes. Monter le tambour et repositionner les clavettes. Décaler d'une demie brique.
7-  Bâtir ainsi chaque rang, nettoyer et huiler toutes les deux rangées.

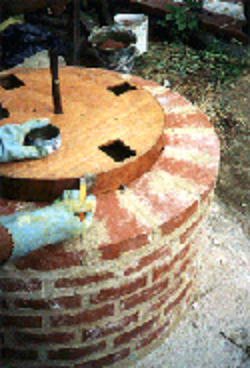

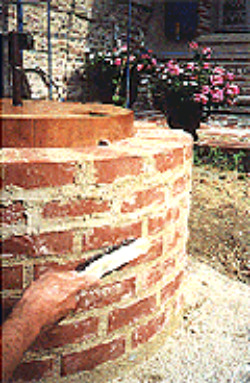

8-  Si le mortier est assez dur, commencer le grattage à la brosse laiton.

photo tour de puits 8



9-  Après nettoyage, huiler les flancs du tambour.

photo tour de puits 9

photo tour de puits 10

photo tour de puits 11

photo tour de puits 12

photo tour de puits 13

10-  Bâtir les margelles de la même manière que les briques.
11-  Régler très soigneusement les margelles supérieures.
12-  Enlever le tambour, laisser l'embase pour récupérer le mortier gratté. Efféctuer le grattage extérieur.
13-  Effectuer le grattage intérieur des briques du puit

photo tour de puits 14

puits terminé

14- Nettoyer à l'acide pour terre cuite, la laitance du mortier sur les briques.

Réalisation du puit terminé
